Расточка труб

Расточка дейдвудовых и гельмпортовых труб

Расточка дейдвудовых и гельмпортовых труб

Расточка отверстий в дейдвудных и гельмпортовых трубах необходима в связи с их деформацией после вварки в корпус судна для дальнейшей установки подшипников гребного вала или баллера. Процесс включает установку оборудования, черновую/чистовую расточку корпуса трубы, замеры точным измерительным инструментом.

Основные этапы технологического процесса:

  • Подготовительные работы: Очистка зоны трубы, установка базовых опор для переносного расточного станка.
  • Центровка и разметка: С помощью мерительного инструмента выверяется теоретическая ось. Это критически важно для предотвращения вибраций при работе.

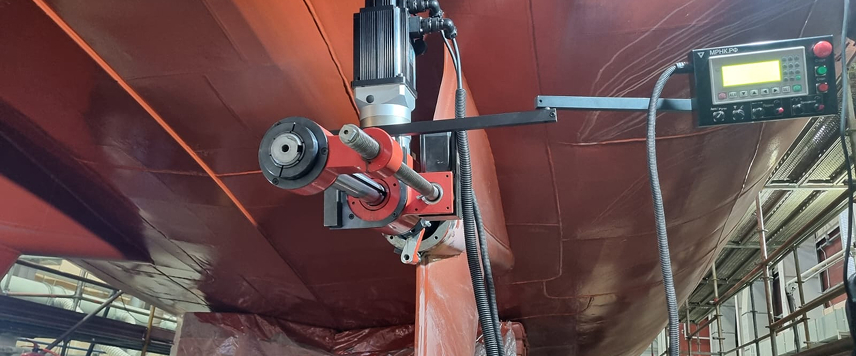

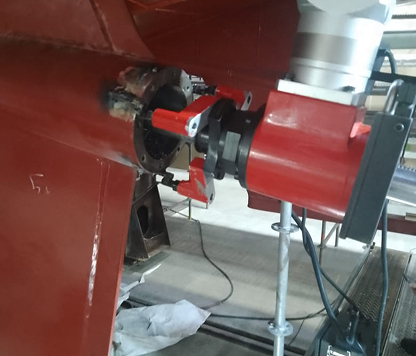

  • Установка оборудования: Монтаж расточной штанги и суппортов, которые крепятся непосредственно к корпусу или трубе при помощи сварки.
  • Расточка отверстия в корпусе: Установка расточной штанги по оси и расточка отверстия под запрессовку.
  • Черновая расточка: Резец удаляет основной объём металла, оставляя небольшой припуск (обычно до 0,5 мм на сторону) для финишной обработки.
  • Чистовая расточка: Резец проходит на меньшей скорости подачи, обеспечивая требуемый размер, цилиндричность и шероховатость.
  • Финишная обработка (при необходимости): Снятие фасок, обработка уступов или дна.
  • Контроль: Измерение полученного диаметра нутромером, микрометром.
  • Запрессовка втулок: Установка втулок (часто с использованием жидкого азота для заморозки или разогрева корпуса).
