Рулевые машины
ООО «Морские Системы» - российский разработчик и производитель судовых электрогидравлических рулевых машин. Производство расположено в Санкт-Петербурге, компания работает в сфере судового оборудования с 2002 года. Линейка РП-5 … РП-500 охватывает номинальный крутящий момент на баллере руля от 5 до 500 кН•м и применяется на судах морского и речного флота. Оборудование поставляется с сертификатами РС или РКО по России и в страны СНГ.
Описание
Рулевая машина является основным исполнительным механизмом судовой системы управления, предназначенным для преобразования энергии гидравлического привода в механическое перемещение пера руля. От её надежности и быстродействия напрямую зависят управляемость судна, точность удержания курса и безопасность эксплуатации.
Компания «Морские Системы» разрабатывает, производит и поставляет электрогидравлические рулевые машины для морских и речных судов различного назначения. Конструкция оборудования обеспечивает высокую надежность, плавную работу и стабильные характеристики на протяжении всего срока службы.
Рулевые машины проектируются в соответствии с требованиями Российского морского регистра судоходства и Российского классификационного общества и могут поставляться как в составе комплексной системы управления рулевым приводом, так и в виде самостоятельного изделия.
Компания «Морские Системы» поставляет полный комплект рулевого управления судна, включающий рулевую машину, пост управления, штурвал следящего управления, аксиометр, панель управления и авторулевой «Горизонт». Все компоненты комплекта совместимы между собой, сертифицированы РС и РКО, что гарантирует надёжную работу системы в целом.
Основные преимущества
- Плавное и точное управление судном при любых режимах эксплуатации
- Высокая скорость перекладки руля при работе одного или двух насосных агрегатов
- Независимая работа силовых блоков в соответствии с требованиями Регистра
- Высокая надежность и отказоустойчивость гидравлической системы
- Возможность интеграции с авторулевыми, системами динамического позиционирования и судовой автоматикой
- Простота технического обслуживания и удобный доступ ко всем основным узлам
- Возможность изготовления по индивидуальному техническому заданию заказчика
Область применения
Рулевые машины производства компании «Морские Системы» применяются на:
- транспортных судах;
- рыболовных судах;
- буксирах;
- ледоколах;
- пассажирских судах;
- научно-исследовательских судах;
- судах специального назначения.
Конструктивные особенности

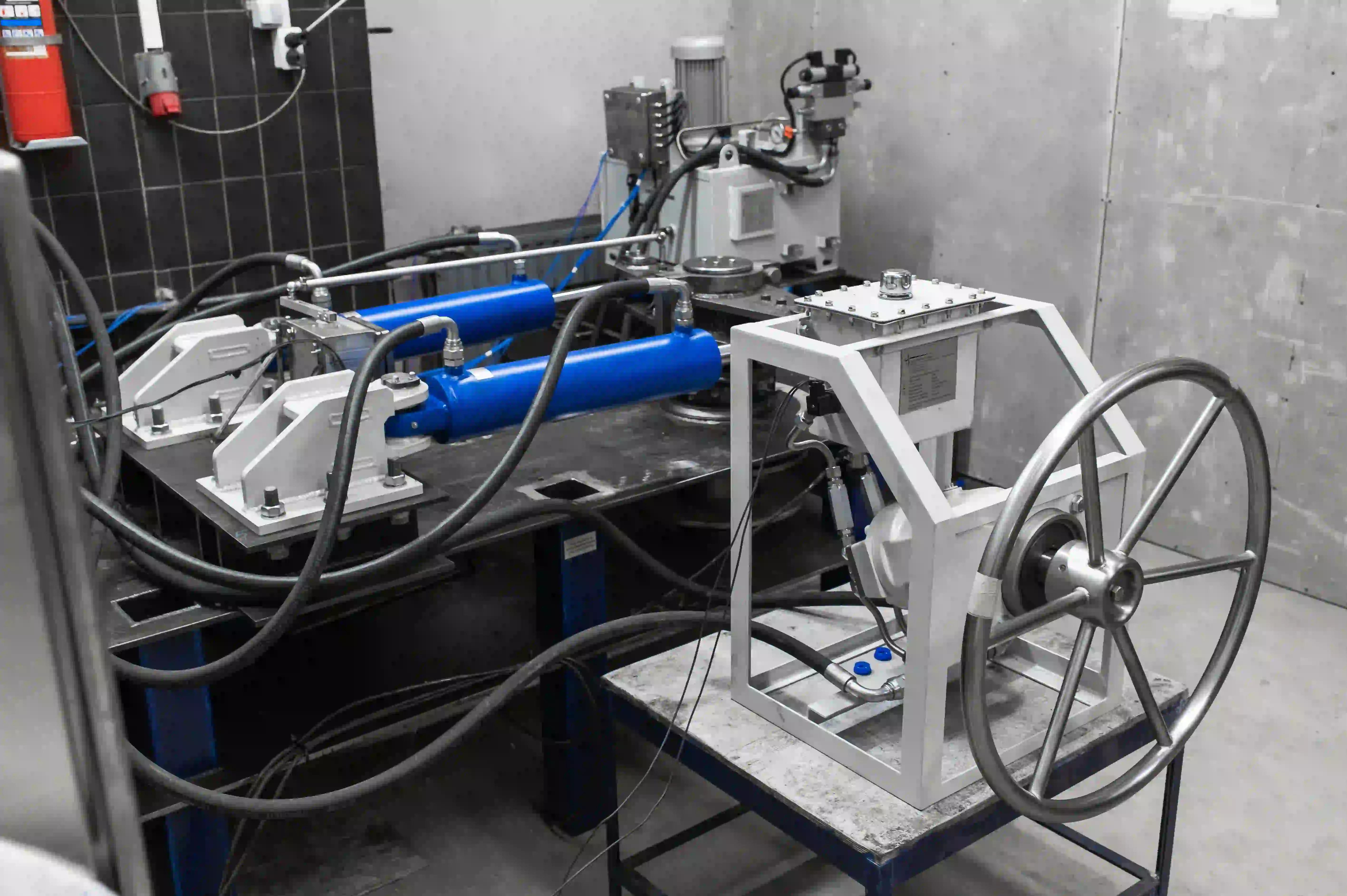

В состав рулевой машины могут входить:

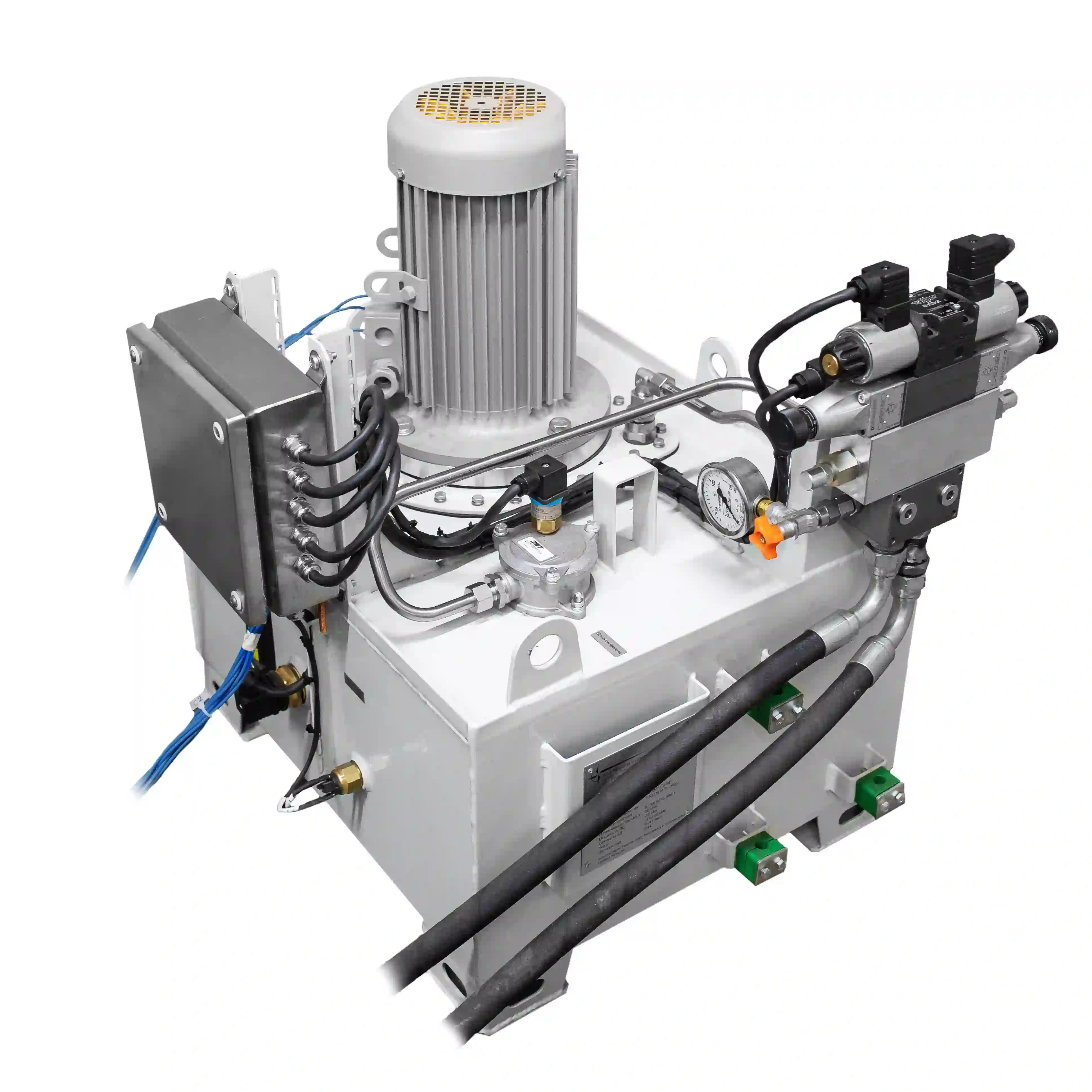

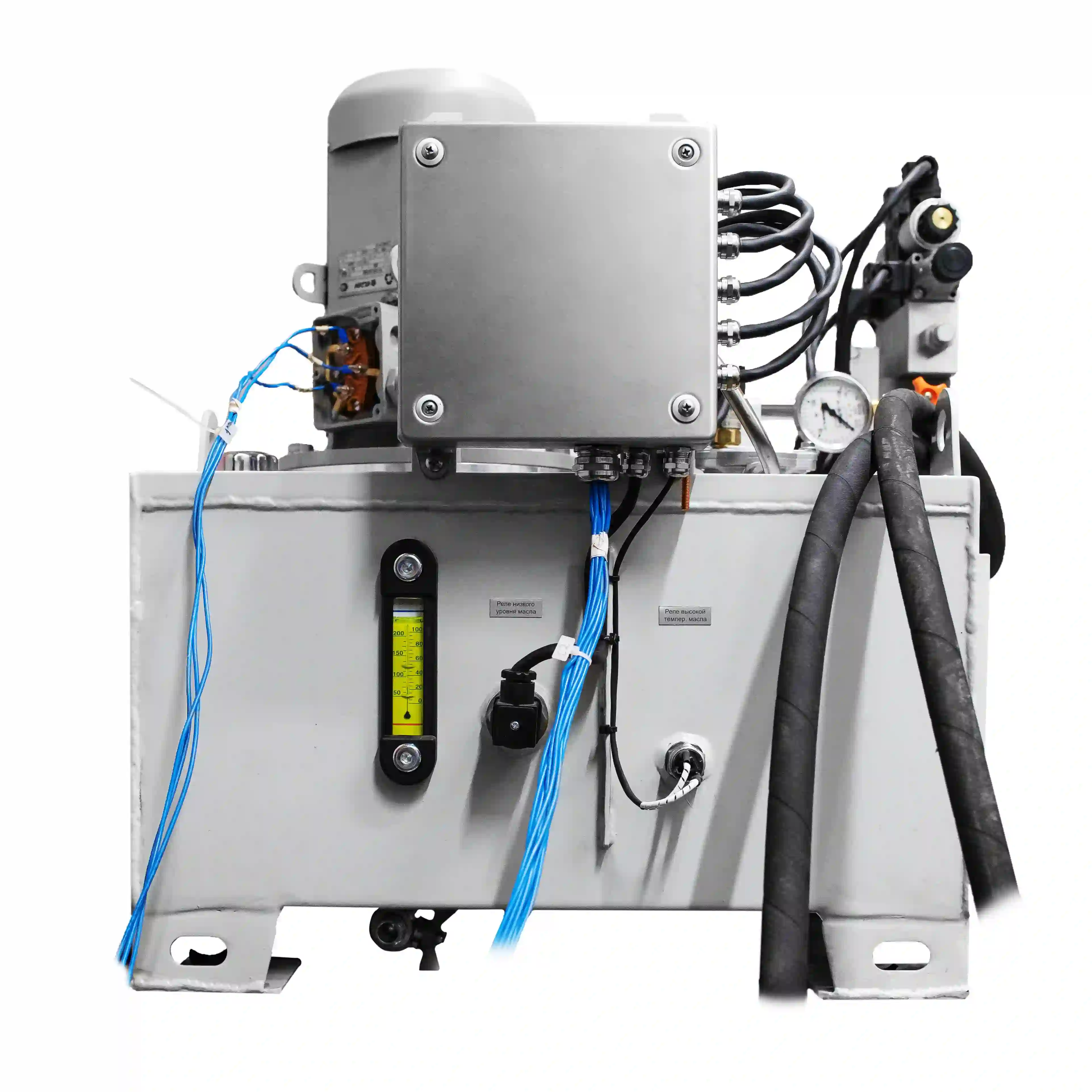

- гидравлические силовые блоки;

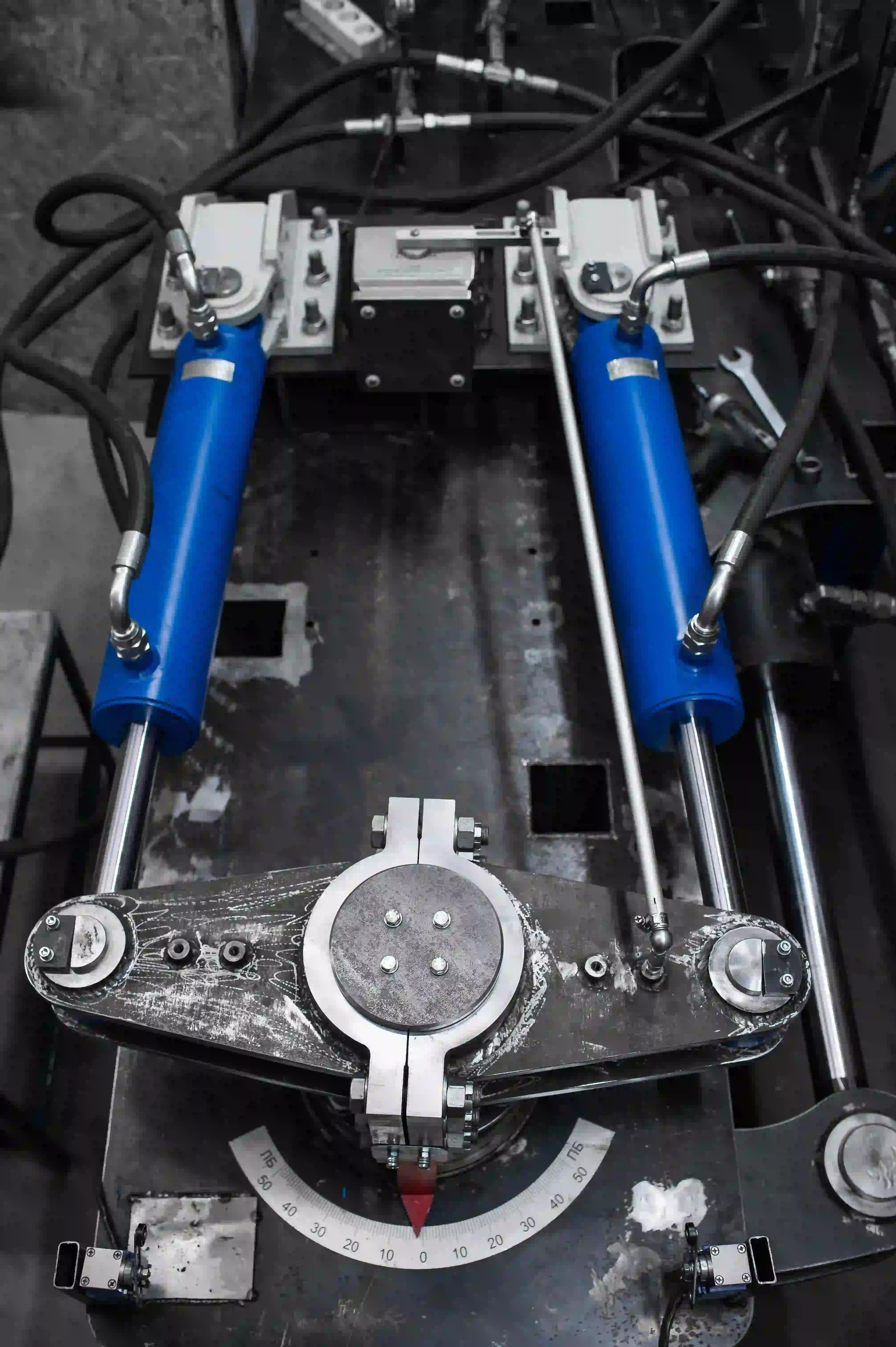

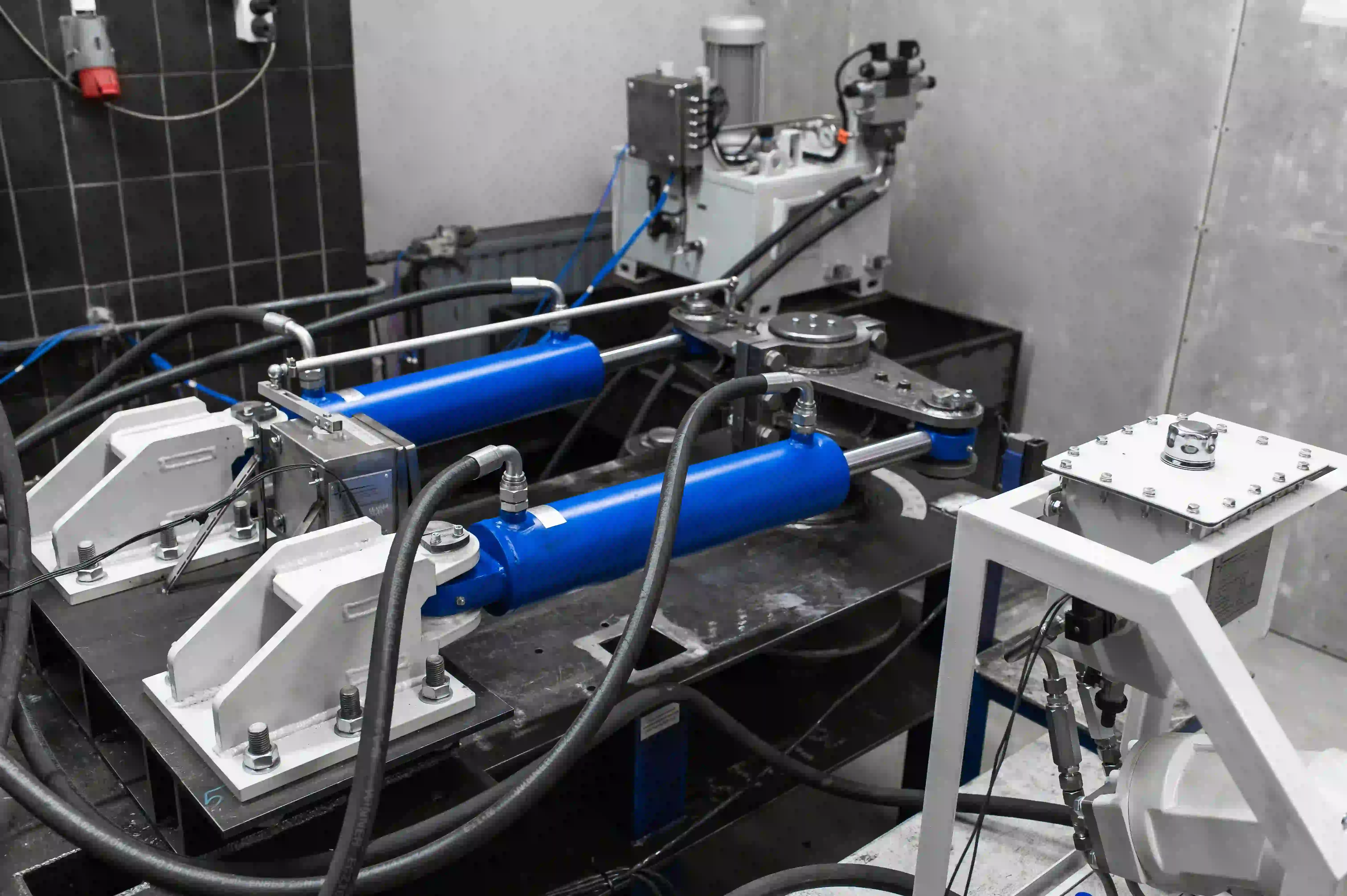

- исполнительные гидроцилиндры;
- система управления рулевым приводом;
- блоки обратной связи;
- датчики положения пера руля;

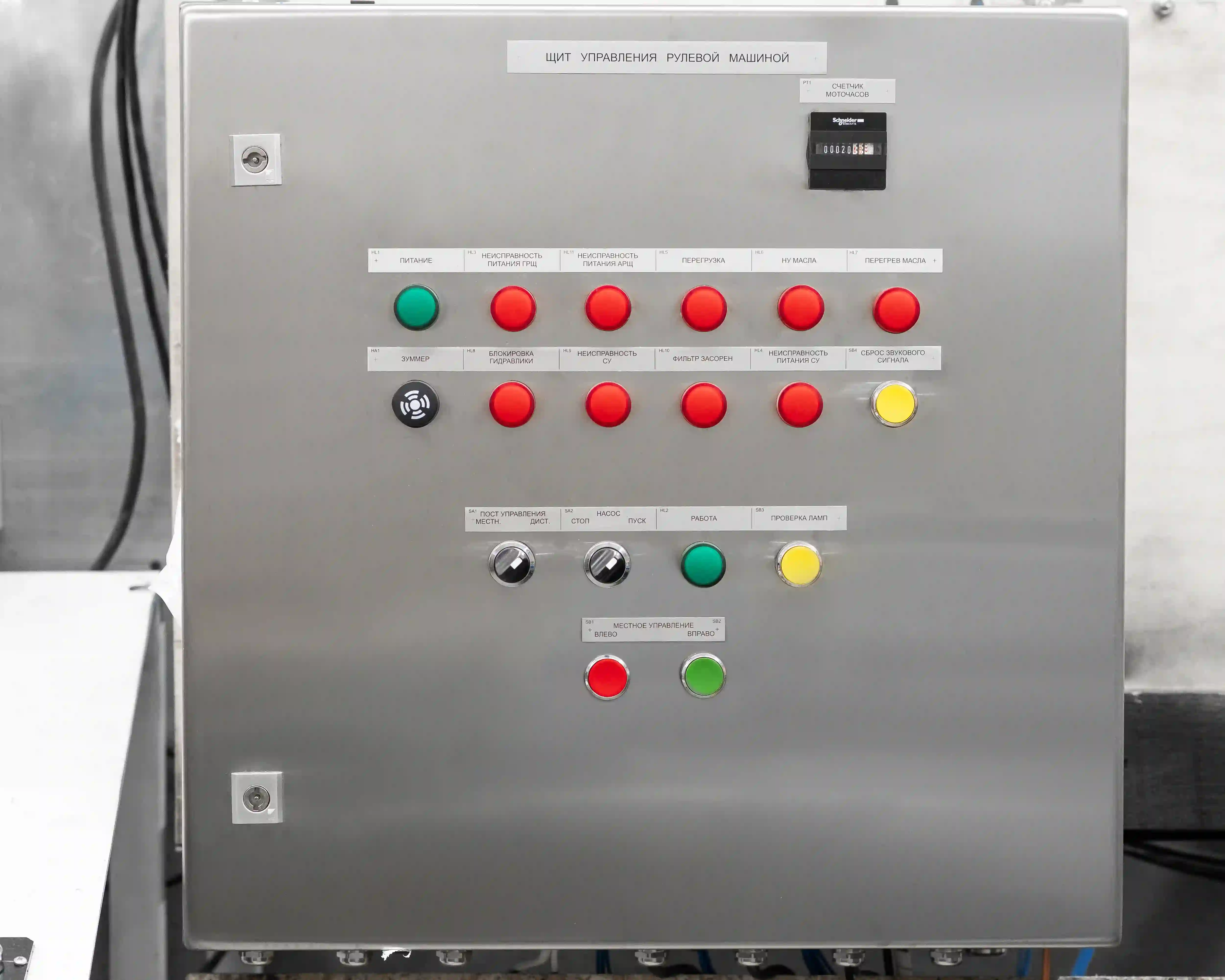

- панель управления и щиты управления;
- оборудование сигнализации и диагностики.
Конфигурация оборудования определяется требованиями проекта и может быть адаптирована под конкретное судно.
Преимущества эксплуатации
- Высокая маневренность судна при швартовке и движении в стесненных условиях
- Точное удержание курса при работе совместно с авторулевым
- Надежная работа в условиях качки, вибрации и длительной непрерывной эксплуатации
- Совместимость с современными судовыми системами управления и автоматизации
- Полное соответствие требованиям морских классификационных обществ
Рулевые приводы поставляются с сертификатами Российского морского регистра судоходства (РС) или Речного классификационного общества (РКО).
 анфас_0.webp)
Технические характеристики
| Обозначение рулевого привода | Номинальный крутящий момент на баллере руля (35°), кН•м | Максимальное рабочее давление в цилиндрах, МПа (бар) | Давление настройки предохранительных клапанов, МПа (бар) | Радиус румпеля, мм | Мощность электродвигателя насосного агрегата, кВт | Масса рулевого привода в стандартном объеме поставки, кг, не более | А, мм | В, мм | С, мм | Сухая масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| РП-5 | 5 | 6,5 (65) | 7,8 (78) | 250 | 0,55 | 200 | 1300 | 600 | 220 | 140 |
| РП-6,3 | 6,3 | 8 (80) | 9,6 (96) | 250 | 0,75 | 200 | 1350 | 600 | 250 | 150 |
| РП-10 | 10 | 9,5 (95) | 11,4 (114) | 250 | 1,1 | 240 | 1350 | 600 | 250 | 150 |
| РП-16 | 16 | 7 (70) | 8,4 (84) | 250 | 1,5 | 260 | 1400 | 600 | 250 | 170 |
| РП-25 | 25 | 7,5 (75) | 9 (90) | 300 | 2,2 | 360 | 1400 | 720 | 300 | 170 |
| РП-40 | 40 | 9 (90) | 10,8 (108) | 400 | 4 | 570 | 1700 | 960 | 400 | 250 |
| РП-63 | 63 | 9 (90) | 10,8 (108) | 450 | 5,5 | 800 | 1850 | 1080 | 450 | 350 |
| РП-100 | 100 | 9 (90) | 10,8 (108) | 500 | 9 | 1050 | 2000 | 1200 | 500 | 450 |
| РП-160 | 160 | 11,5 (115) | 13,8 (138) | 550 | 15 | 1690 | 2150 | 1320 | 550 | 550 |
| РП-250 | 250 | 11 (110) | 13,2 (132) | 600 | 22 | 1990 | 2300 | 1440 | 600 | 700 |
| РП-450 | 450 | 11,5 (115) | 13,8 (138) | 700 | 37 | 3020 | 2700 | 1680 | 700 | 900 |
| РП-500 | 500 | 23,0 (226) | 27,6 (271) | 700 | 37 | 3500 | 3200 | 1680 | 700 | 1100 |
Комплектация, сертификация и поставка
Подбор рулевой машины ведётся по расчётному моменту на баллере при перекладке руля на 35°. Линейка РП-5 … РП-500 включает двенадцать типоразмеров и охватывает диапазон от 5 до 500 кН•м. Рулевая машина изготавливается и по индивидуальному техническому заданию - с адаптацией состава оборудования и компоновки под проект судна.
Оборудование поставляется как самостоятельное изделие или в составе комплекта рулевого управления судна: пост управления, штурвал следящего управления, аксиометр, панель управления и авторулевой «Горизонт». Все компоненты совместимы между собой и сертифицированы РС и РКО.
Рулевые машины производятся в Санкт-Петербурге и поставляются с сертификатами Российского морского регистра судоходства (РС) или Речного классификационного общества (РКО). ООО «Морские Системы» выполняет поставку по России и в страны СНГ, а также монтаж и пусконаладочные работы на площадке заказчика - на судостроительной верфи или судоремонтном заводе.
| Параметр линейки РП | Значение |
|---|---|
| Тип привода | электрогидравлический |
| Модельный ряд | РП-5 … РП-500, 12 типоразмеров |
| Номинальный крутящий момент на баллере руля (35°) | 5 … 500 кН•м |
| Максимальное рабочее давление в цилиндрах | 6,5 … 23 МПа |
| Радиус румпеля | 250 … 700 мм |
| Мощность электродвигателя насосного агрегата | 0,55 … 37 кВт |
| Масса привода в стандартном объёме поставки | 200 … 3500 кг |
| Сертификация | РС или РКО |
| Производство | Санкт-Петербург, Россия |
| География поставок | Россия и страны СНГ |
