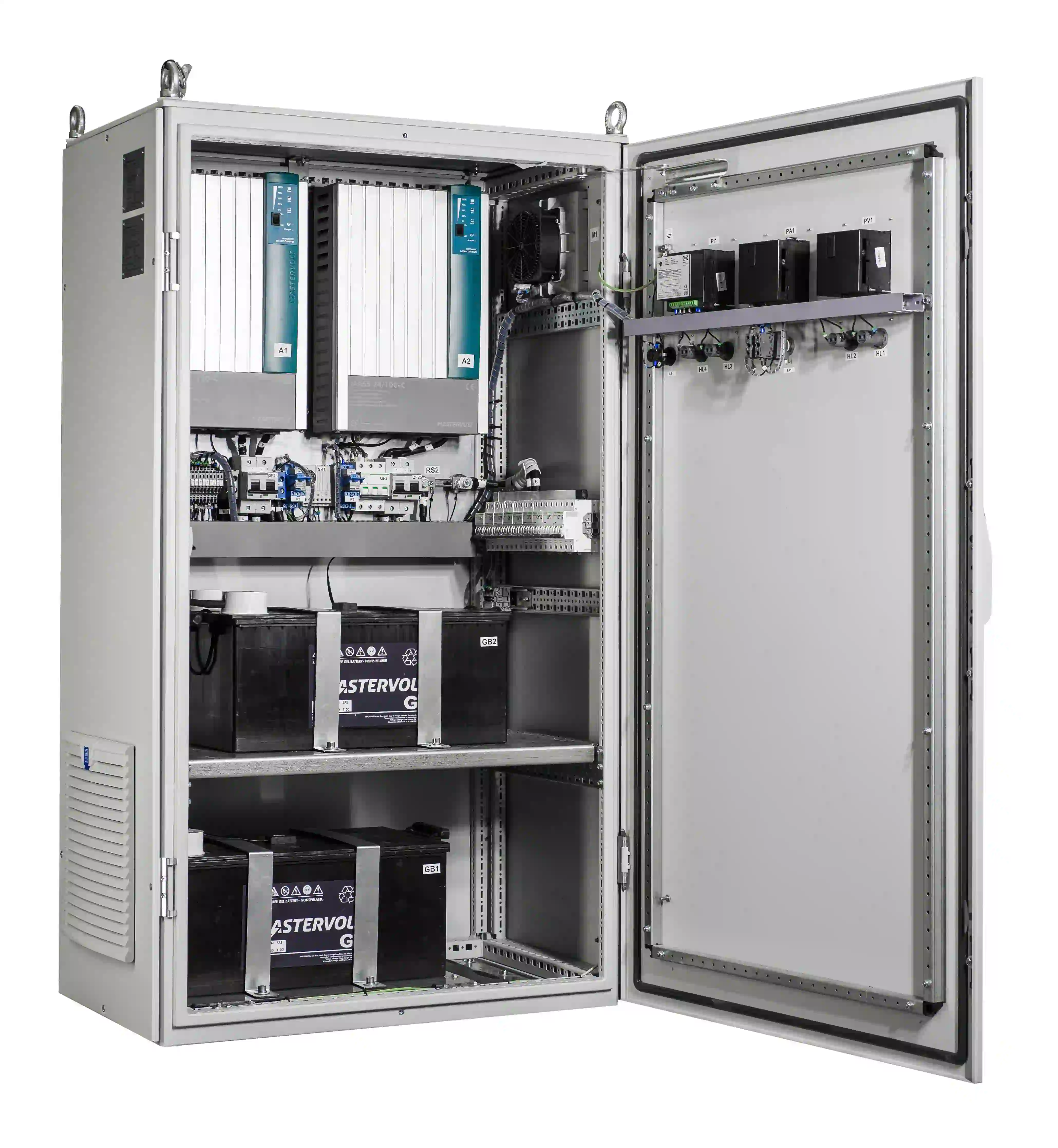

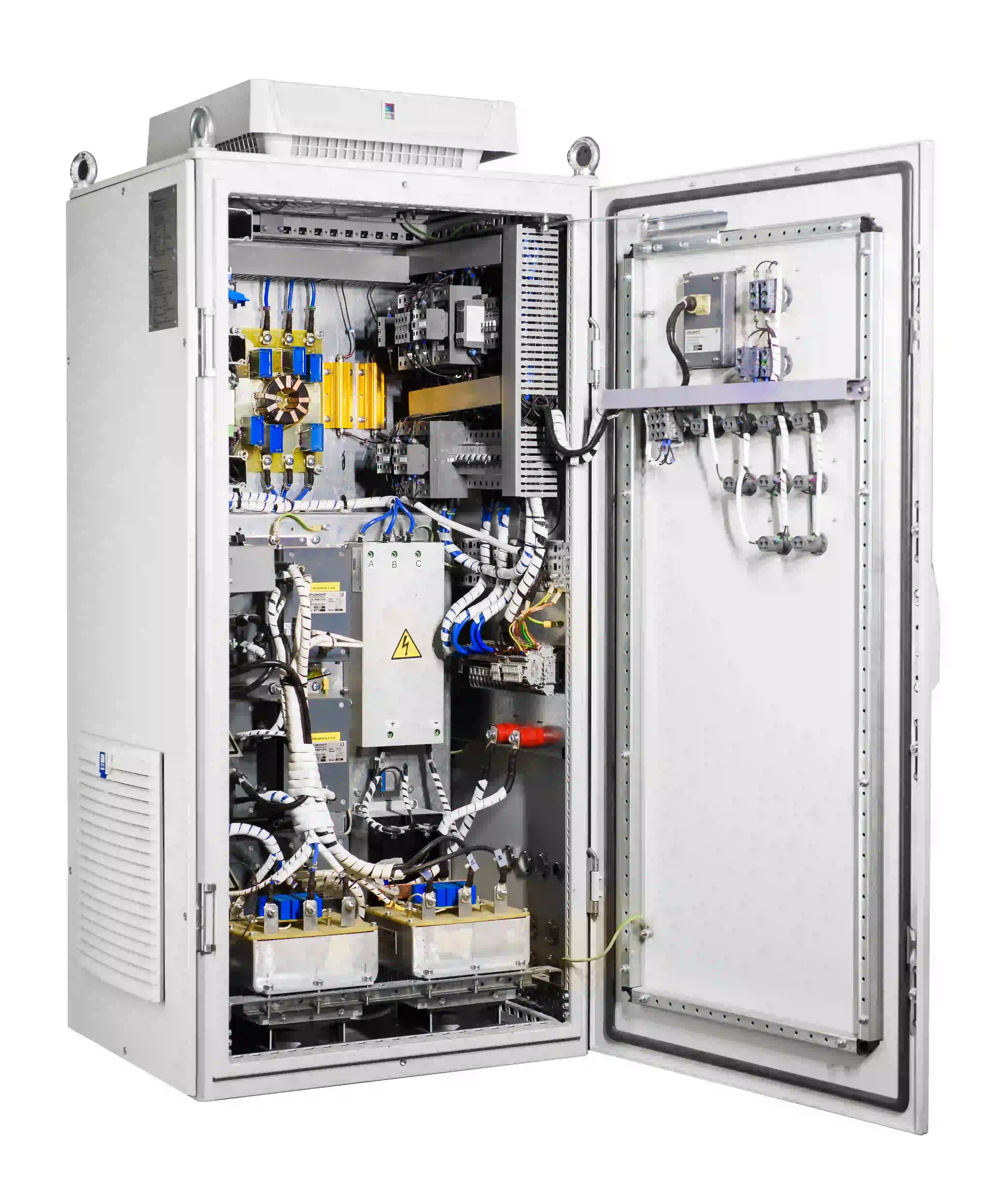

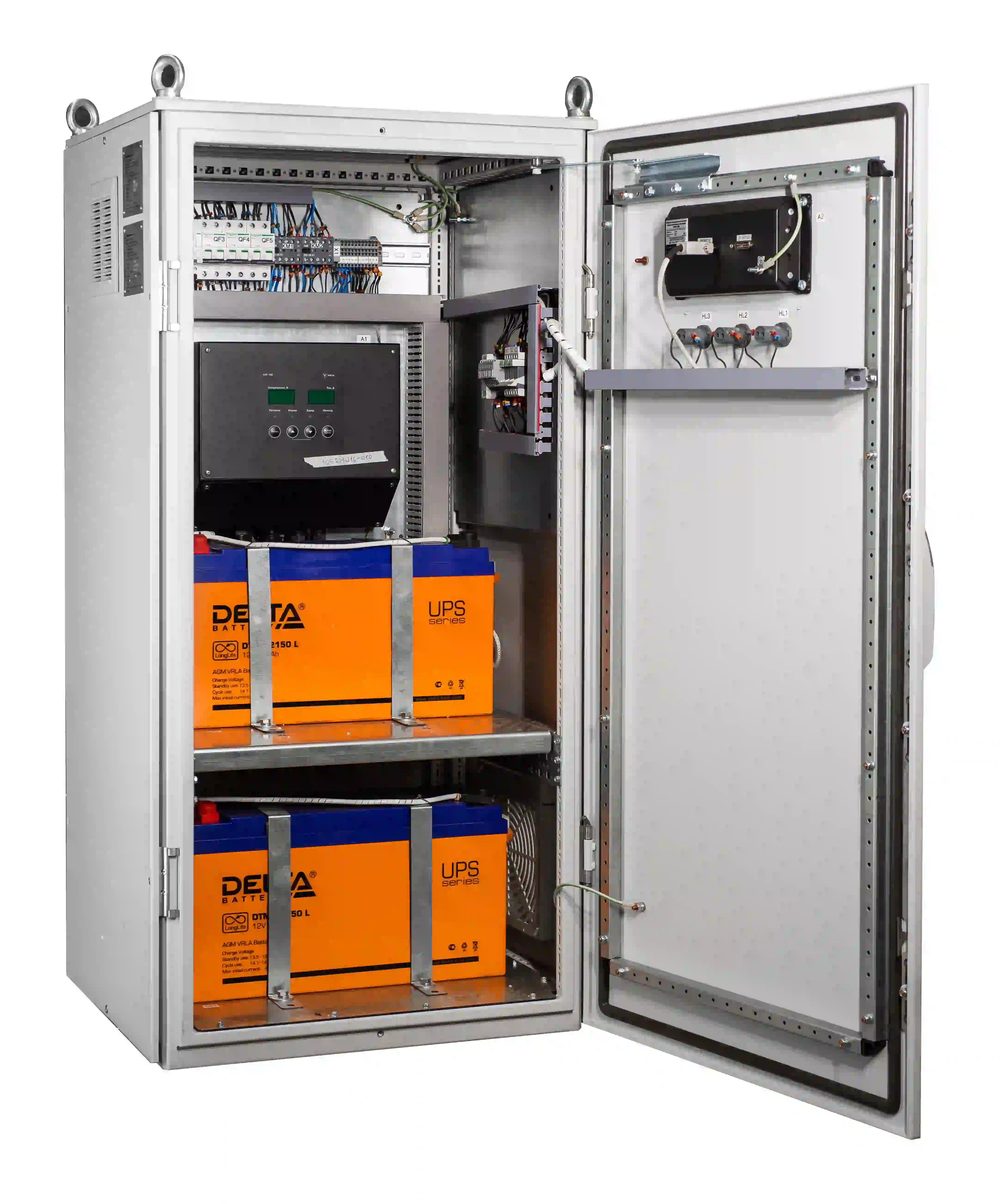

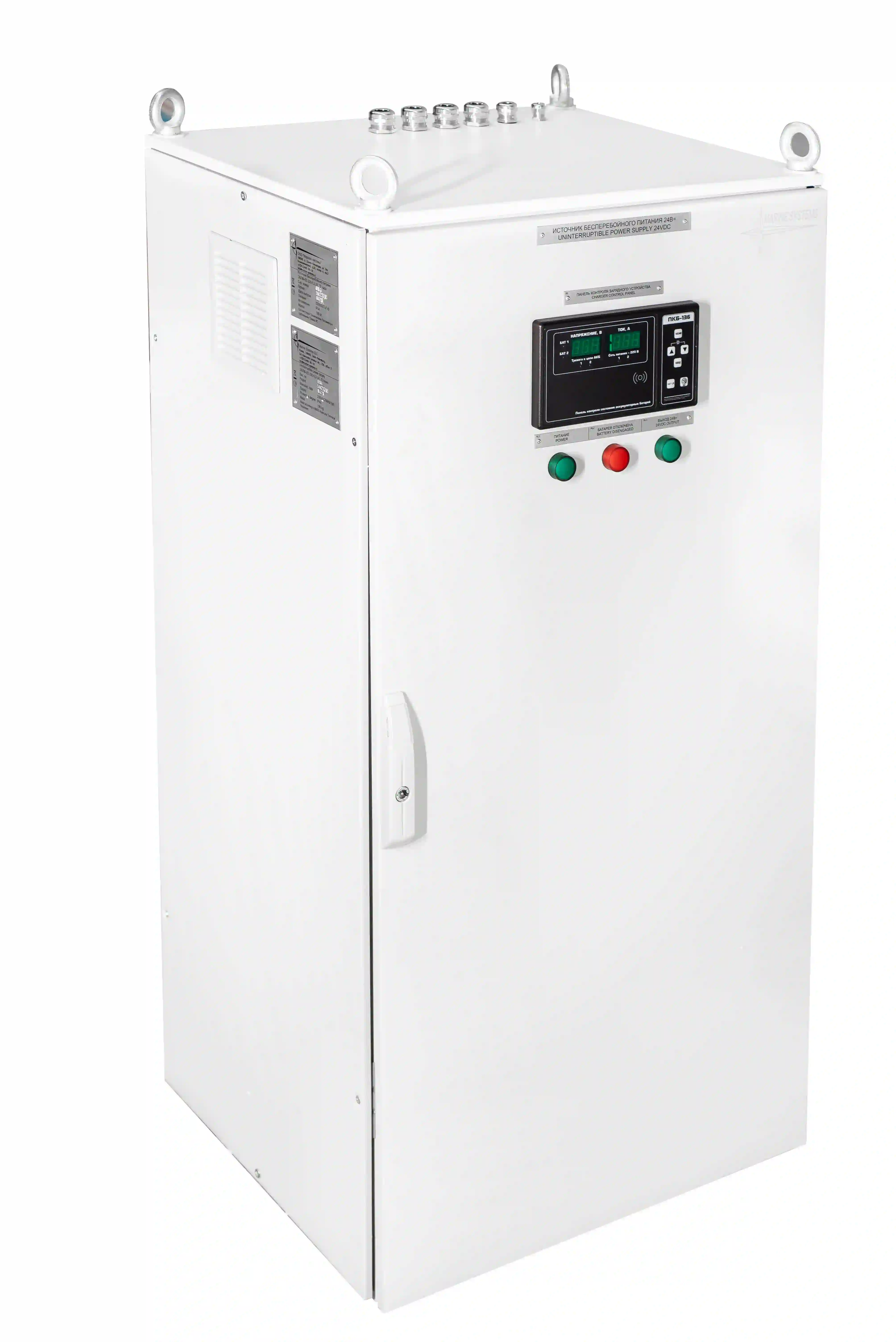

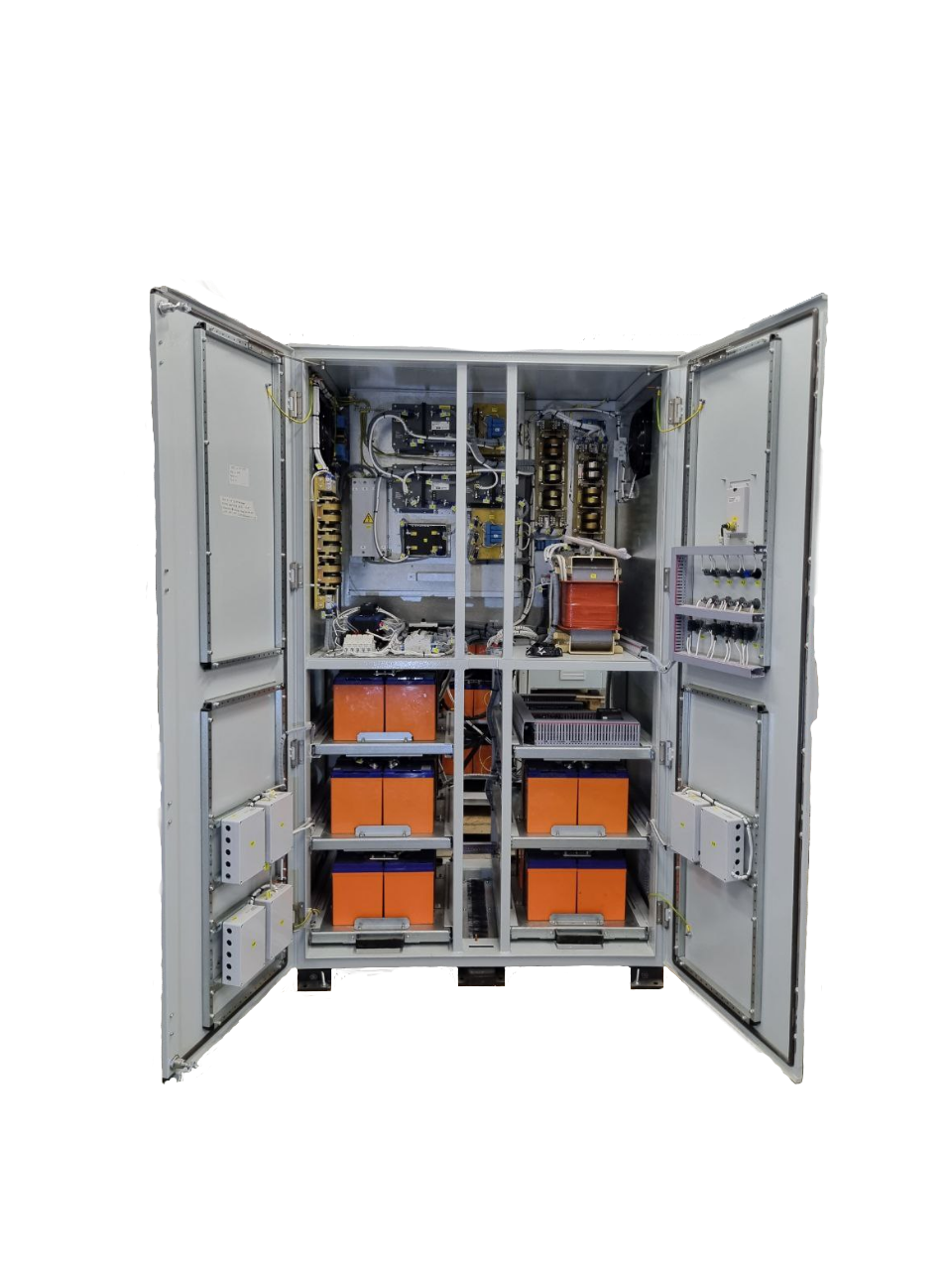

Агрегат бесперебойного питания типа ЭБПМ для судовых применений
С 2019 года наша компания успешно проектирует и выпускает в серийное производство морские источники бесперебойного питания серии ЭБПМ.
Данные ИБП предназначены для обеспечения непрерывного питания потребителей переменного тока, критически чувствительных к перебоям в электроснабжении. К таким потребителям относятся: навигационная и связная аппаратура, вычислительная техника, системы автоматики, аварийное освещение, медицинское и технологическое оборудование, электродвигатели, а также системы охранной и пожарной сигнализации. Устройства рассчитаны на использование на речных и морских судах, в том числе с неограниченным районом плавания.
В конструкции ИБП применяются современные кремниевые полупроводниковые компоненты, обеспечивающие надёжную и стабильную работу даже в тяжёлых условиях эксплуатации.
По техническому заданию на ИБП Проектировщика или Заказчика допускается изготовление и поставка агрегатов со значениями мощностей номинальных:
Ряд мощностей выходных активных номинальных, кВт: 0,63; 1,25; 2,5; 3,15; 5; 6,3; 8; 10; 12,5; 16; 25; 31,5; 40; 50; 63; 80; 100.
По техническому заданию на ИБП Проектировщика или Заказчика допускается изготовление и поставка агрегатов со значениями мощностей выходных полных номинальных:
Ряд мощностей выходных полных номинальных, кВА: 0,8; 1,6; 3,25; 4; 6,25; 8; 10; 12,5; 15,6; 20; 31,25; 40; 50; 62,5; 78,8; 100; 125.
Агрегаты оснащены защитой от коротких замыканий во входной цепи и в цепи аккумуляторной батареи, а также защитой в цепи нагрузки, ограничивающей амплитуду выходного тока. Уровни ограничения амплитуды указаны в таблице:
ИБП включает:
К выходу подключаются основные потребители электроэнергии, а вход соединяется с основным источником питания. Аккумуляторные батареи и шкаф-стеллаж входят в комплект поставки. Их параметры подбираются индивидуально в зависимости от требуемой выходной мощности, режима эксплуатации и времени резервного питания — по согласованию с заказчиком.
*Поставляется дополнительно при наличии в заказе. Состав ЗИП (запасных частей и принадлежностей) согласовывается индивидуально с заказчиком.
Наши ИБП серии ЭБПМ соответствуют современным требованиям надёжности, безопасности и устойчивости к морской среде и представляют собой эффективное решение для энергетической защиты судовых систем.
| Номинальная мощность | 0,63-100 кВт |
|---|---|
| Время работы на номинальной мощности от АКБ | не менее 60 мин. (возможно увеличение времени работы за счёт использования АКБ большей ёмкости) |
| Время автоматического переключения с внешней сети на АКБ | не более 100 мс |
| Время готовности к подключению максимальной нагрузки при холодном старте | не более 3 с |
| Вход | 3ф + N + PE |
| Входное напряжение | 400 В |
| Отклонение напряжения по входу | ±5% |
| Частота входной сети | 45-55 Гц |
| Выход | 3ф + N + PE |
| Форма выходного сигнала | чистый синус |
| Выходное линейное напряжение | 400 В |
| Выходное фазное напряжение | 235 В |
| Максимальный выходной фазный ток | 31 А (при cos φ = 0,95) |
| Частота выходной сети при работе от АКБ | 50 Гц |
| Отклонение напряжения по выходу | от –15% до +10% |
| Отклонение частоты по выходу | ±0,2% |
| Тип АКБ | VRLA AGM, LiFePО4 |
| Напряжение | 48 В |
| Ёмкость АКБ | 840 А*ч на базе аккумуляторных ячеек ЛИП-100 (возможны варианты исполнения с АКБ EVE ёмкостью 105, 280 или 304 А*ч) |
| Энергия АКБ | 40,32 кВт*ч |
| Ресурс аккумуляторов | 15 лет, не менее 5000 циклов (после 5000 циклов ячейки сохраняют 80% разрядной ёмкости) |
| Класс защиты | IP20 и более (по требованию заказчика) |
| КПД | не менее 83% |
| Рабочая температура эксплуатации | –40…+40°С |
| Материал корпуса | металл |
