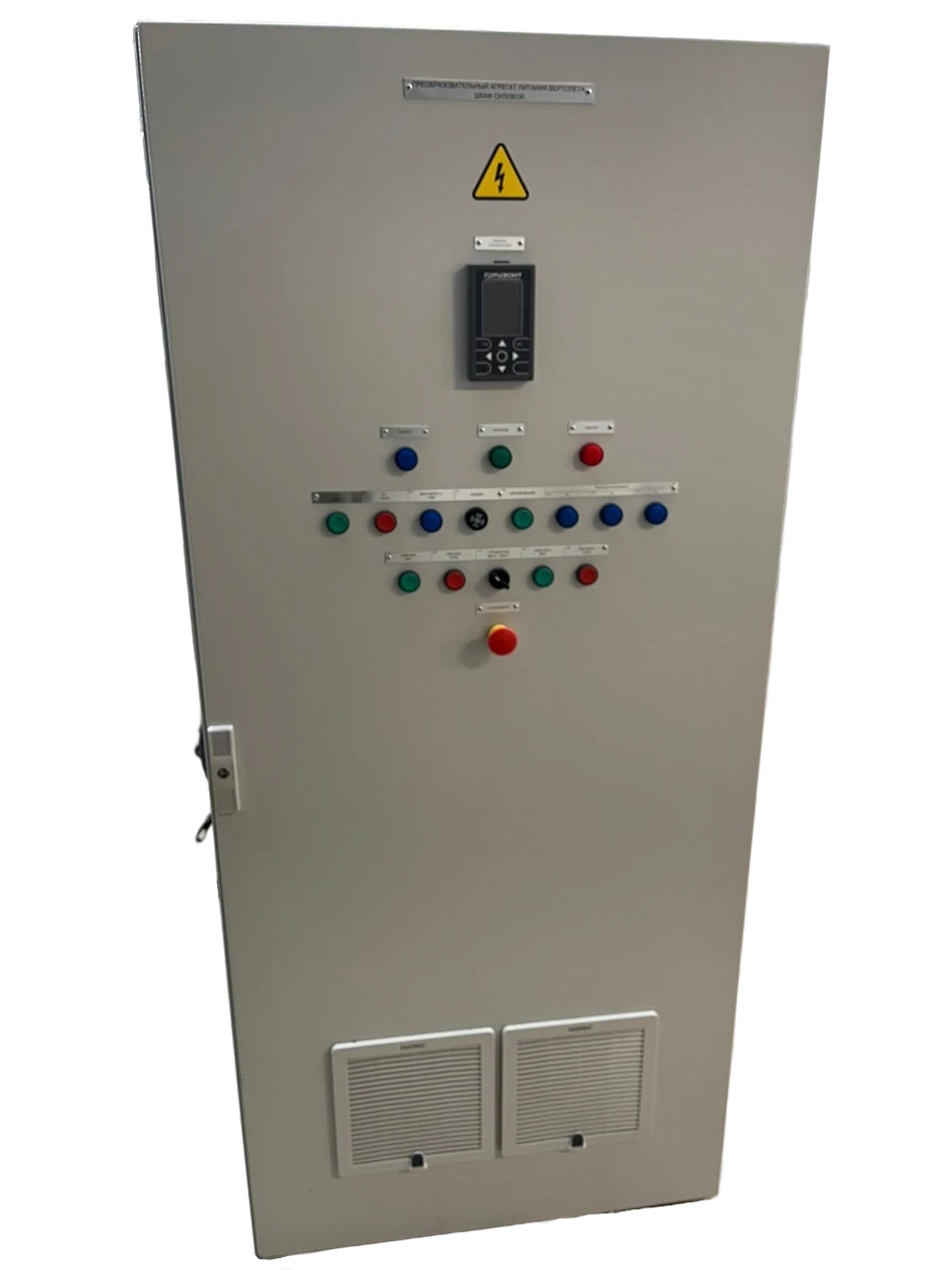

Компания ООО «Морские системы» разработала и начала в 2023 году изготовление преобразователей частоты для питания бортовых систем вертолётов на судах, оснащённых взлётными площадками. Безаварийная работа сложного бортового оборудования вертолета напрямую зависит от качества и надежности электропитания. Преобразователи питания являются ключевыми элементами системы электроснабжения летательных аппаратов, отвечающими за преобразование параметров электроэнергии (напряжения, частоты, вида тока) в соответствии с требованиями разнообразных бортовых потребителей. Компания «Морские-Системы» единственная, кто в РФ освоил выпуск и сертификацию в Морском Регистре такого типа оборудования, которое раньше поставлялось исключительно из-за рубежа. В поставку оборудования включены необходимые кабеля с вилками для подключения к вертолётной бортовой сети.
Принцип работы и основные функции
Преобразователи питания для вертолетов решают следующие основные задачи:
Преобразование переменного тока судовой сети в переменный (инверторы, АC/DC): Получение стабильного однофазного или трехфазного переменного тока (чаще всего 115 В 400 Гц – стандарт для авиационного оборудования).
Преобразование переменного тока судовой сети в постоянный (выпрямители, AC/DC): Получение требуемых уровней постоянного напряжения (например, 28 В DC) от судовой сети с токами нагрузки до 600А
Преобразование переменного тока в постоянный (преобразователи DC/DC) для контроля и зарядки бортовых аккумуляторов: Обеспечение необходимых параметров токов и уровней напряжения для зарядки бортовых аккумуляторов вертолёта по отдельной кабельной линии.
Стабилизация параметров: Поддержание выходного напряжения и частоты в строго заданных пределах при колебаниях входного напряжения, изменении нагрузки и экстремальных внешних условиях.
Фильтрация помех: Подавление импульсных и высокочастотных помех как на входе, так и на выходе, защита чувствительного оборудования.
Обеспечение высокого КПД: Минимизация потерь энергии и тепловыделения в условиях ограниченных ресурсов бортовой сети.
Ключевые технические характеристики и особенности наших преобразователей
Инверторы (АC/DC): 115 V AC, 400 Hz ± 0.5% (частота), ±1-3% (напряжение), синусоидальная форма сигнала (THD < 2-5%). Мощность от сотен Вт до 60 кВт.
Выпрямители (AC/DC): 28 V DC (или иное требуемое напряжение) с высокой стабильностью (±0.5-1%), низкой пульсацией и большим током до 600А.
Преобразователи DC/DC: широкий диапазон выходных напряжений (5V, 12V, 15V, 24V, ±15V и т.д.), высокая точность стабилизации, гальваническая развязка.
Надежность и отказоустойчивость:
Конструкция, рассчитанная на длительную работу в условиях вибрации, ударов, перепадов температуры и давления (-55°C до +70°C и выше), влажности.

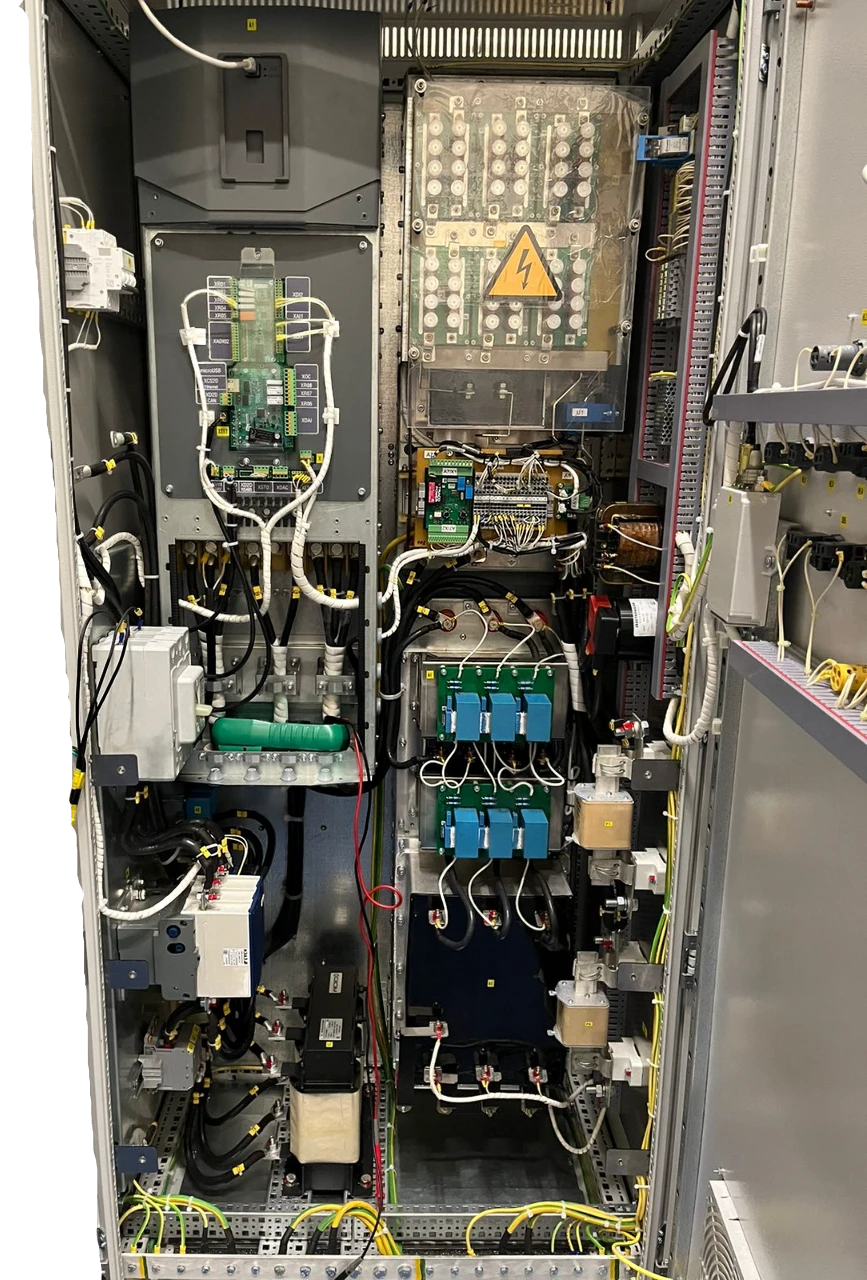

В системе используются серийно выпускаемые силовые преобразователи производства НПО «Горизонт» г. Екатеринбург с полным производственным циклом на одном предприятии.
Защиты: комплексная защита от КЗ на выходе, перегрузки по току/мощности, перенапряжения/понижения напряжения на входе и выходе, перегрева.
Помехоустойчивость (EMI/EMC): соответствие жестким требованиям по электромагнитной совместимости (излучаемые и наводимые помехи).
Эффективность: высокий КПД (обычно >95% для DC/AC, >90% для DC/DC) для снижения тепловой нагрузки и энергопотребления.
Области применения на борту вертолета
Питание системы запуска двигателей вертолёта
Питание Авионики (навигационные системы, связь, дисплеи, компьютеры).
Питание систем управления (электроприводы, автопилот, датчики) до момента перехода на полностью бортовое питание после запуска двигателей с генераторами.
Питание приборного оборудования (контроль параметров двигателя, топливной системы и др.).
Зарядка бортовых аккумуляторных батарей.
Надежный преобразователь питания – это гарант стабильной работы всех систем вертолета. Компания «Морские-Системы» предоставляет доступ к передовым, сертифицированным решениям в области бортового электропитания, обеспечивая высочайший уровень безопасности и бесперебойности полетов. Мы понимаем критическую важность качества электроэнергии при питании вертолёта от судовой сети судна и предлагаем только проверенные, соответствующие всем авиационным стандартам преобразователи.
